Tiêu chí chọn chiều cao & chiều dài kích thước cổng inox tự động DTC

Trong thiết kế cổng xếp tự động, việc lựa chọn kích thước cổng inox chuẩn xác đóng vai trò cực kỳ quan trọng. Một bộ cổng có chiều cao, chiều dài không phù hợp có thể ảnh hưởng đến độ bền, khả năng vận hành, cũng như tính thẩm mỹ tổng thể. Với hơn 15 năm kinh nghiệm, Cổng xếp DTC chia sẻ những tiêu chí cốt lõi giúp bạn xác định đúng gate height và span length, đảm bảo hiệu quả và tuổi thọ cao nhất cho từng công trình.

Vì sao kích thước cổng inox ảnh hưởng đến toàn bộ hệ thống

Trước khi bàn sâu về các thông số, cần hiểu rằng kích thước cổng inox không chỉ là yếu tố vật lý mà còn liên quan trực tiếp đến tải trọng motor, cấu trúc khung, độ ổn định và tính an toàn. Một sai lệch nhỏ trong gate height hoặc span có thể gây mất cân bằng lực kéo, làm tăng hao mòn khớp nối và bánh xe.

Ngoài ra, kích thước còn ảnh hưởng đến structural limit – giới hạn kết cấu mà cổng có thể chịu được. Khi vượt ngưỡng này, cổng sẽ dễ bị cong vênh hoặc lệch tâm sau thời gian sử dụng lâu dài. Chính vì thế, trước khi thi công, đội ngũ kỹ thuật DTC luôn tiến hành khảo sát thực tế để đo chính xác không gian lắp đặt và đưa ra phương án span length hợp lý nhất.

Cấu tạo cơ bản của cổng xếp inox và mối liên hệ với kích thước

Một cổng xếp inox hoàn chỉnh bao gồm ba phần chính: thân cổng, motor và hệ thống dẫn hướng. Cấu tạo từng phần ảnh hưởng trực tiếp đến kích thước tổng thể và cách vận hành.

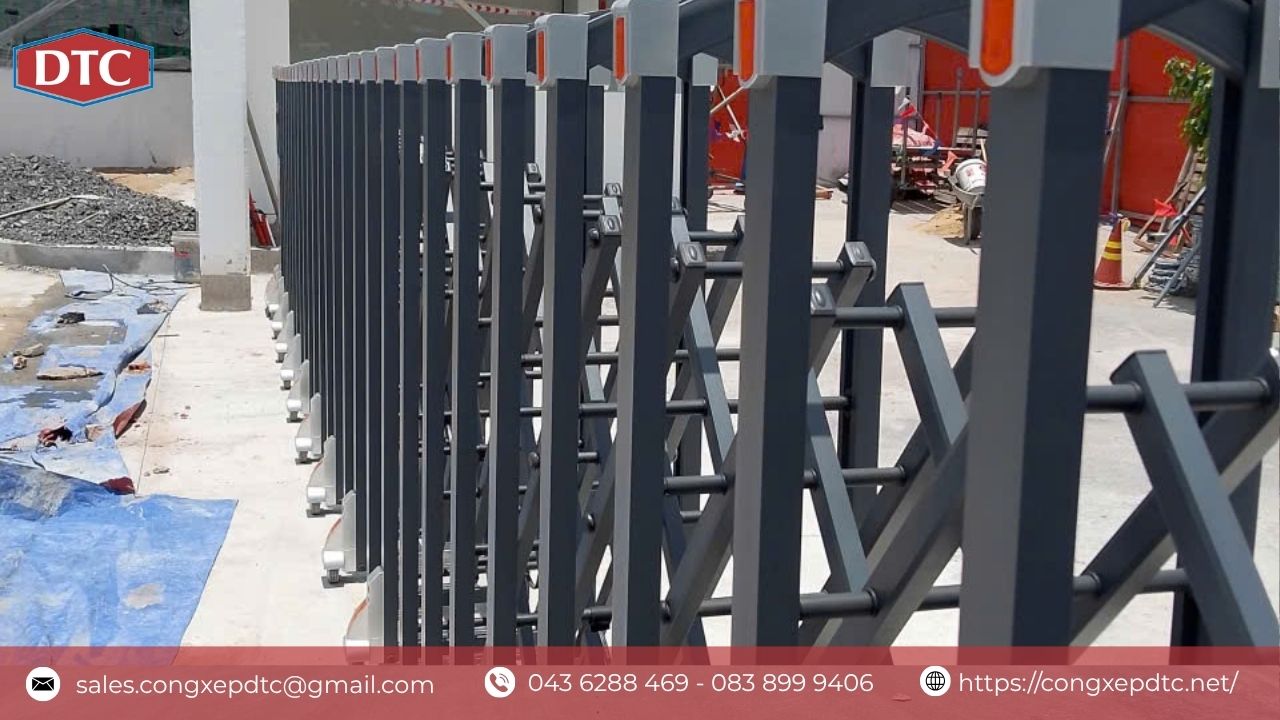

Thân cổng và khớp nối

Thân cổng được tạo nên từ các thanh inox liên kết bằng khớp nối linh hoạt, cho phép xếp gọn khi mở và giãn đều khi đóng. Mỗi đoạn khớp nối thường dài từ 150mm – 200mm, nên kích thước cổng inox luôn là bội số của độ dài khớp để đảm bảo tỷ lệ cân đối. Nếu chọn chiều dài không chuẩn, khớp sẽ bị kéo lệch, gây tiếng ồn hoặc mòn khớp nhanh.

Motor và tải trọng kéo

Motor là “trái tim” của hệ thống cổng xếp. Công suất motor phải được tính toán dựa trên tổng span length, trọng lượng vật liệu và tần suất hoạt động. Cổng càng dài thì tải trọng càng lớn, đòi hỏi motor mạnh hơn để duy trì tốc độ ổn định. Chọn sai công suất dẫn đến quá tải, motor nóng và nhanh hỏng.

Hệ thống dẫn hướng (guided rail hoặc trackless system)

Tùy điều kiện nền, DTC thiết kế hai dạng: cổng có ray (guided rail) và cổng không ray (trackless system).

• Cổng có ray phù hợp nền nghiêng, đảm bảo chuyển động thẳng đều.

• Cổng không ray phù hợp nền phẳng, giúp tiết kiệm chi phí và thẩm mỹ cao hơn.

Việc chọn hệ thống nào ảnh hưởng đến kích thước tổng thể và độ ổn định của cổng trong vận hành.

Tiêu chuẩn chiều cao (gate height) của cổng xếp inox

Chiều cao cổng không chỉ mang giá trị thẩm mỹ mà còn quyết định độ vững và khả năng chịu gió. Một chiếc cổng quá thấp làm giảm tính bảo vệ, trong khi quá cao sẽ khiến khung dễ mất cân bằng.

Phổ biến chiều cao hiện nay

Các mẫu cổng xếp inox DTC có gate height tiêu chuẩn từ 1,2m – 2,0m:

• 1,2m – 1,4m: Phù hợp khu dân cư, văn phòng, trường học.

• 1,6m – 1,8m: Dành cho nhà máy, kho hàng hoặc cơ quan có mật độ ra vào cao.

• 2,0m trở lên: Dành cho công trình đặc thù yêu cầu an ninh và hình thức sang trọng.

Ảnh hưởng của chiều cao đến cấu trúc và độ bền

Khi tăng chiều cao, trọng tâm cổng tăng theo, làm thay đổi tải trọng tác động lên motor và khớp nối. Nếu không gia cố khung hợp lý, cổng có thể rung hoặc bị gãy khớp khi hoạt động liên tục. Vì vậy, đội ngũ kỹ sư DTC luôn xác định rõ structural limit để tính toán tỷ lệ chiều cao – chiều dài an toàn (thường trong khoảng 1:10 đến 1:15).

Tiêu chuẩn chiều dài (span length) và tầm quan trọng

Chiều dài hay span length là tổng độ mở của cổng khi giãn hết. Đây là yếu tố ảnh hưởng trực tiếp đến diện tích di chuyển, lực kéo và khả năng vận hành ổn định.

Cách xác định chiều dài phù hợp

Công thức phổ biến là lấy chiều rộng thực tế của lối vào + 0,5m – 1m để có độ phủ kín khi đóng. Nếu lối vào thường có xe container hoặc xe tải lớn, cần cộng thêm 1,5m – 2m để đảm bảo an toàn quay đầu.

Ví dụ: Cổng khu công nghiệp rộng 14m, DTC khuyến nghị chọn cổng xếp inox có span length 15,5 – 16m để đảm bảo vận hành trơn tru và không tạo khe hở.

Giới hạn kỹ thuật theo loại cổng

• Cổng inox có ray: Có thể đạt span length 35–40m nhờ có hệ thống dẫn hướng cố định.

• Cổng inox không ray: Giới hạn an toàn dưới 25m, tránh lệch hướng khi hoạt động.

Nếu vượt quá structural limit, cần thêm bánh đỡ phụ hoặc tăng công suất motor để duy trì ổn định.

Yếu tố ảnh hưởng đến kích thước cổng inox

Lựa chọn kích thước cổng inox không chỉ dựa trên chiều cao – chiều dài mà còn phụ thuộc vào trọng lượng, vật liệu, địa hình và mật độ sử dụng.

Trọng lượng vật liệu và công suất motor

Cổng sử dụng inox 304 sẽ nặng hơn inox 201 khoảng 20–25%, tuy nhiên lại có độ bền và chống ăn mòn tốt hơn. Tải trọng này ảnh hưởng trực tiếp đến motor, vì thế cần chọn công suất phù hợp:

• Dưới 15m: Motor 370W.

• 15–25m: Motor 550W.

• 25–40m: Motor 750W trở lên.

Việc chọn motor yếu cho cổng dài sẽ khiến vận hành ì ạch, tiêu tốn điện năng và nhanh hỏng bộ truyền động.

Địa hình và mặt bằng

Nếu mặt bằng bằng phẳng, nền cứng, có thể sử dụng trackless system để tiết kiệm chi phí thi công. Với nền nghiêng hoặc dễ ngập, guided rail là lựa chọn tối ưu vì đảm bảo độ chính xác đường chạy.

Tần suất sử dụng

Cổng hoạt động 50–100 lần/ngày như tại khu công nghiệp hoặc trường học nên chọn kích thước vừa phải (gate height dưới 1,8m, span dưới 25m). Với công trình có mật độ thấp, có thể chọn kích thước lớn hơn để tăng tính thẩm mỹ.

Ảnh hưởng của kích thước đến độ bền và tuổi thọ

Nếu kích thước cổng inox quá lớn trong khi motor nhỏ hoặc nền yếu, sẽ dễ dẫn đến mỏi khớp, lệch khung. Ngược lại, cổng quá nhỏ nhưng khung dày lại gây dư tải, lãng phí vật liệu.

Tại DTC, mọi sản phẩm đều được kiểm tra structural limit bằng phần mềm mô phỏng cơ học trước khi sản xuất. Nhờ đó, cổng có thể hoạt động bền bỉ trên 10 năm mà không cong vênh hay lệch ray.

Hướng dẫn đo kích thước cổng inox thực tế

Để có số liệu chính xác, cần tiến hành đo đạc theo các bước:

1. Đo chiều rộng lối vào (span): Từ tường bên trái sang phải, cộng thêm 0,5–1m.

2. Đo chiều cao mong muốn (gate height): Từ nền đến đỉnh cổng.

3. Kiểm tra độ dốc nền: Nếu có độ nghiêng >2°, nên dùng guided rail.

4. Đo khoảng trống hai bên tường: Đảm bảo có đủ không gian để cổng xếp gọn khi mở.

5. Xác định giới hạn kết cấu (structural limit): Nhờ kỹ thuật DTC tư vấn tỉ lệ an toàn.

Bảng kích thước gợi ý từ DTC

Bảng này chỉ mang tính tham khảo. Tùy theo loại mặt bằng và yêu cầu thẩm mỹ, Cổng xếp DTC sẽ thiết kế riêng từng mẫu để đạt độ chính xác tuyệt đối.

Lời khuyên từ chuyên gia DTC

• Giữ tỷ lệ gate height / span length khoảng 1:10 đến 1:15 để cổng ổn định.

• Tránh chọn chiều cao vượt 2m nếu chiều dài quá 25m.

• Dùng inox 304 để đảm bảo giới hạn kết cấu (structural limit) an toàn.

• Với khu vực có gió mạnh, nên thêm thanh giằng gia cường để tăng cứng.

• Luôn lắp motor có công suất dư khoảng 15–20% so với tải trọng thực tế.

Dịch vụ đo, thiết kế và thi công theo kích thước thực tế tại DTC

Một trong những lợi thế lớn của Cổng xếp DTC là khả năng thiết kế và sản xuất theo kích thước thực tế cho từng công trình. Mỗi bộ cổng đều được tính toán kỹ lưỡng để đảm bảo cân đối giữa gate height, span length và structural limit, giúp vận hành ổn định trong mọi điều kiện.

Dịch vụ bao gồm:

• Khảo sát và đo đạc tận nơi.

• Lên bản vẽ kỹ thuật và mô phỏng 3D.

• Sản xuất theo kích thước yêu cầu.

• Vận chuyển, lắp đặt toàn quốc.

• Bảo hành tận nơi, hậu mãi dài hạn.

Kết luận

Lựa chọn đúng kích thước cổng inox là yếu tố then chốt để tối ưu hiệu suất, độ bền và tính an toàn cho hệ thống cổng xếp tự động. Việc tính toán hợp lý span length, gate height và structural limit không chỉ đảm bảo kỹ thuật mà còn giúp công trình có tính thẩm mỹ và tuổi thọ cao.

Với đội ngũ kỹ sư chuyên môn cao, công nghệ sản xuất tiên tiến và quy trình kiểm định nghiêm ngặt, Cổng xếp DTC tự tin mang đến giải pháp phù hợp nhất cho mọi công trình – từ dân dụng đến công nghiệp.
